Описание товара

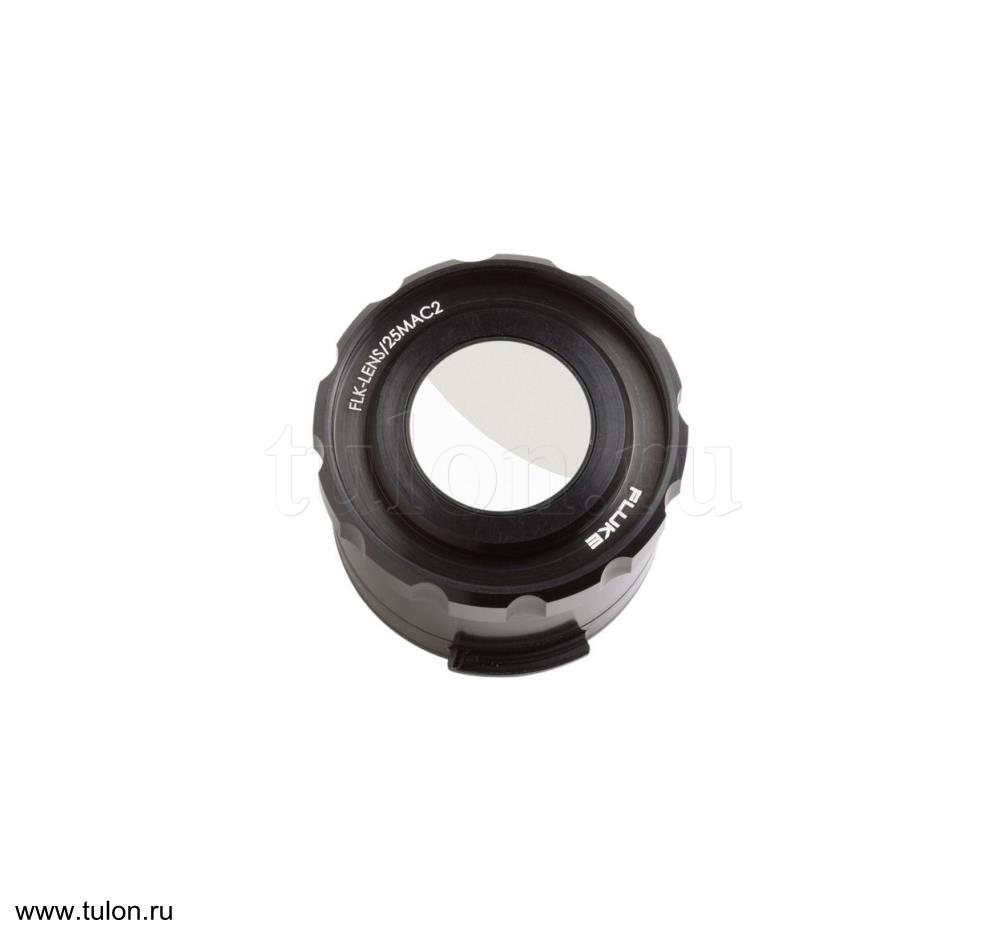

Fluke Lens/25MAC2Делайте снимки очень маленьких предметов с чрезвычайно высокой
детализацией, которая позволяет обнаруживать накопление и рассеивание
теплоты на печатных платах, выявлять неисправные и недостаточно крупные
детали и даже потенциально определять точное место неисправности на
этих деталях. Наблюдайте за подробностями размером до 25 микрон —
размер меньше среднего человеческого волоса.
- Вам не придется тратить время и отправлять камеру на
калибровку с объективом — используя интеллектуальные объективы, вы
можете просто закрепить объектив на любой совместимой камере и начать
делать снимки.
- Использование данного объектива устраняет необходимость в
точном подкручивании колесика для получения оптимальной фокусировки.
Закрепите объектив и с помощью кнопки автоматической фокусировки
LaserSharp® установите фокусировку на оптимальном расстоянии для
объектива, затем расположите камеру и наведите объектив в пределах его
рабочего расстояния (от ~8 до ~14 мм).
- Объектив изготовлен из 100% германия с алмазной обработкой
и техническим покрытием, это наиболее эффективный из доступных
материалов для передачи энергии на детектор.
- Используя резьбовое крепление для штатива на TiX560 или
TiX520, закрепите камеру на настольной крепежной системе так, чтобы во
время выполнения снимков камера находилась в устойчивом и неподвижном
состоянии. Модель TiX560 также оснащена функцией дистанционного
управления, которая позволяет делать снимки с компьютера, не трогая
камеру. (Дистанционное управление не доступно для TiX520.)
Совместимо с TiX560 и TiX520.
Галерея
|
|
|
Снимок,
выполненный объективом для макросъемки, с невероятной
детализацией |
Снимок
печатной платы, выполненный стандартным объективом на
TiX560 |
Снимок,
выполненный объективом для макросъемки, можно увидеть детальное
изображение паяного соединения |
|
|
|
Снимок
десятицентовой монеты США, выполненный стандартным объективом на
TiX560 |
Снимок,
выполненный объективом для макросъемки, можно увидеть царапины
на монете |
Снимок
отпечатка большого пальца, выполненный стандартным объективом на
TiX560 |
|
|
|
Снимок
сгоревшей спички, выполненный стандартным объективом на
TiX560 |
Снимок,
выполненный стандартным объективом, позволяющий определить
точное сопротивление |
Снимок
резистора, выполненный стандартным объективом на TiX560 |
|
|
|
Снимок,
выполненный объективом для макросъемки, можно увидеть разность
токов |
Снимок
десятицентовой монеты США, выполненный стандартным объективом на
TiX560 |
Снимок
отпечатка большого пальца, выполненный стандартным объективом на
TiX560 |
Спецификации
Описание |
Минимальный размер участка в микронах |
25 микрон |
Поле зрения |
36,1° (Г) x 27,1° (В) |
Рабочее расстояние |
от 8 мм (0,3 дюйма) до 14 мм (0,6 дюйма), оптимальное
расстояние — 10 мм (0,4 дюйма) |
Модели и принадлежности
Модель
Название |
Описание |
Price List |
FLK-LENS/25MAC2 |
Объектив инфракрасного диапазона для макросъемки с
разрешением 25 микрон |
По запросу |
