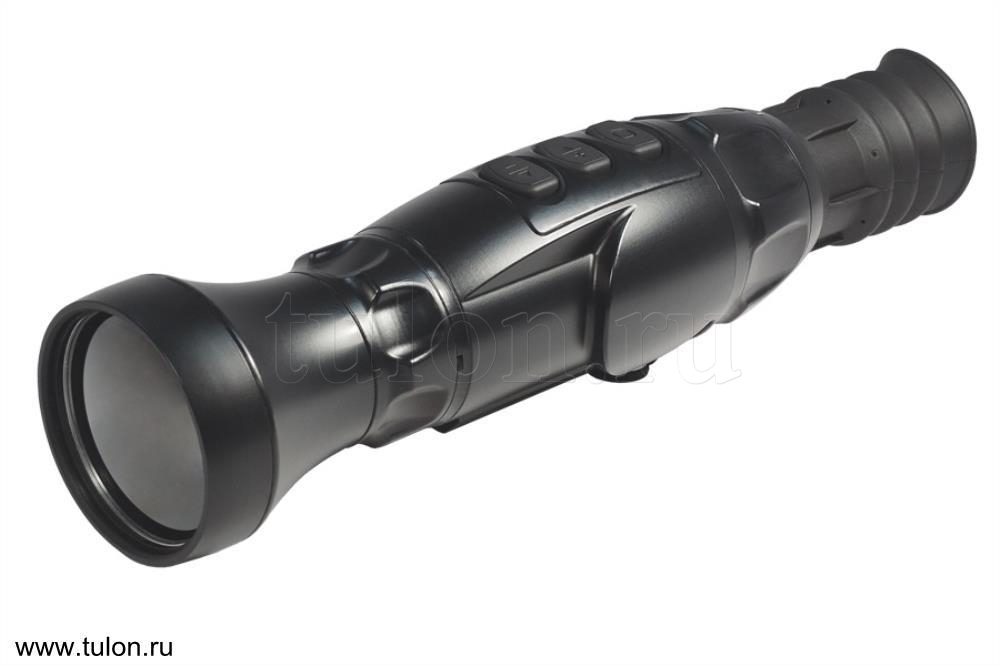

прицел ПТ3Тепловизионный прицел ПТ3 сразу
обращает на себя внимание своим необычным видом – настолько он
компактно спроектирован и не выглядит нагромождением сочлененных в
единое целое элементов. Как правило тепловизионные приборы имеют
прямоугольные или квадратные формы. Это связано с тем, что
тепловизионная матрица и модуль электронной обвязки, прямоугольной
формы. И если наблюдательным приборам прямоугольная форма эргономически
может быть даже выгоднее (руке проще удержать предмет с выступами), то
для прицела лучше стремление к округлости. И не только с точки зрения
эстетики, но и с вполне практической – в походе элементы прицела не
должны цепляться за амуницию охотника или за ветки.
Несмотря на радующий глаз внешний вид, изогнутые формы корпуса
способствуют увеличению жесткости конструкции и лучше обеспечивают
защиту внутренних элементов прибора, что важно именно для прицела,
получающего ударные нагрузки.
Тепловизионный прицел ПТ3
используется как для наблюдения, так и для ведения прицельной стрельбы
из стрелкового и охотничьего оружия, отлично видит сквозь туман, дым,
просветы в кустарнике, не говоря уже о полной темноте с точно такими же
метеорологическими и физическими препятствиями.
Особенности ПТ3:
- Оснащен матрицей 384х288 пикселей, 25 микрометров
- Высокоскоростной детектор с частотой работы 50 Герц
- Калибровка матрицы автоматическая, выполнена по беззатворному
принципу, работает абсолютно бесшумно, а видимая стрелком картинка не
будет прервана процессом калибровки
- Дальность обнаружения и распознавания цели составляет 1200 и 800
метров
- Германиевый объектив имеет фокусное расстояние 80 миллиметров
- Память прибора содержит 10 прицельных сеток, каждая из которых
может быть пристреляна на свой калибр и дистанцию с сохранением
параметров пристрелки
- Прибор может проводить фото- и видеозапись, а так же выдавать
потоковое видео при подключении к компьютеру
- Модульная конструкция и богатый выбор кронштейнов позволяет
устанавливать прицел на любое оружие с посадочной базой МАК, APEL,
Picatinny/Weaver, боковой и верхний ластохвост
- Выдерживает ударную нагрузку от воздействия выстрела из оружия
различных калибров, в том числе .30-06, .308Win, 9,3х64, .338, .375
H&H
- Корпусные детали всех узлов выполнены из алюминиевого сплава В95Т
- Простое трехкнопочное управление
- Температурный диапазон работы составляет: от -30°С до +50°С
![ПТ3 на Blazer R8 ПТ3 на Blazer R8](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_1.jpg)
ПТ3 на
Blazer R8
![Кнопки управления в ПТ3 Кнопки управления в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3-02_2.jpg) |
![Батарейный отсек в ПТ3 Батарейный отсек в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3-02_3.jpg) |
Кнопки
управления
|
Батарейный
отсек
|
Варианты модификаций:
Тепловизионный прицел ПТ3 – имеет матрицу 384х288 точек - 25
микрометров, удаление выходного зрачка 50 мм, поле зрения
составляет 6,8°х5,1°, относительное отверстие объектива 1:1,3.
Тепловизионный прицел ПТ3-02 – имеет матрицу 640х480 точек - 17
микрометров, удаление выходного зрачка 50 мм, поле зрения
составляет 12,1°х9,1°, относительное отверстие объектива 1:1.
Компоновка узлов, основные элементы
Символы контекстного меню
![Режим АРУ (ABCpeak) в ПТ3 Режим АРУ (ABCpeak) в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_01.jpg) |
Режим АРУ (ABCpeak)
|
![Контрастирование в ПТ3 Контрастирование в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_14.jpg) |
Контрастирование
|
![Режим АРУ (ABCmean) в ПТ3 Режим АРУ (ABCmean) в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_02.jpg) |
Режим АРУ (ABCmean)
|
![Мягкое контрастирование в ПТ3 Мягкое контрастирование в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_15.jpg) |
Мягкое контрастирование
|
![Режим без АРУ в ПТ3 Режим без АРУ в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_03.jpg) |
Режим без АРУ
|
![Нет временного фильтра в ПТ3 Нет временного фильтра в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_16.jpg) |
Нет временного фильтра
|
![Изменение контраста изображения в ПТ3 Изменение контраста изображения в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_04.jpg) |
Изменение контраста изображения
|
![Цифровое усреднение в ПТ3 Цифровое усреднение в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_17.jpg) |
Цифровое усреднение
|
![Изменение яркости изображения в ПТ3 Изменение яркости изображения в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_05.jpg) |
Изменение яркости изображения
|
![Адаптивный рекурсивный фильтр в ПТ3 Адаптивный рекурсивный фильтр в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_18.jpg) |
Адаптивный рекурсивный фильтр
|
![Без инверсии изображения в ПТ3 Без инверсии изображения в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_06.jpg) |
Без инверсии изображения
|
![Фильтр "25 Гц" в ПТ3 Фильтр "25 Гц" в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_19.jpg) |
Фильтр "25 Гц"
|
![С инверсией изображения в ПТ3 С инверсией изображения в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_07.jpg) |
С инверсией изображения
|
![Ввод поправок в ПТ3 Ввод поправок в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_20.jpg) |
Ввод поправок
|
![Без увеличения в ПТ3 Без увеличения в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_08.jpg) |
Без увеличения
|
![Ввод поправки по горизонту в ПТ3 Ввод поправки по горизонту в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_21.jpg) |
Ввод поправки по горизонту
|
![Цифровое увеличение в ПТ3 Цифровое увеличение в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_09.jpg) |
Цифровое увеличение 2 крат
|
![Ввод поправки по вертикали в ПТ3 Ввод поправки по вертикали в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_22.jpg) |
Ввод поправки по вертикали
|
![Нет отображения сетки в ПТ3 Нет отображения сетки в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_10.jpg) |
Нет отображения сетки
|
![Запись текущих режимов работы в ПТ3 Запись текущих режимов работы в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_23.jpg) |
Запись текущих режимов работы
|
![Отображение цветом черным/белым/мерцание в ПТ3 Отображение цветом черным/белым/мерцание в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_11.jpg) |
Отображение цветом черным/белым/мерцание
|
![Фотосъемка в ПТ3 Фотосъемка в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_24.jpg) |
Фотосъемка
|
![Нет пространственного фильтра в ПТ3 Нет пространственного фильтра в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_12.jpg) |
Нет пространственного фильтра
|
![Уменьшение питающего напряжения в ПТ3 Уменьшение питающего напряжения в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_25.jpg) |
Уменьшение питающего напряжения до 2,5 В
|
![Шумоподавление в ПТ3 Шумоподавление в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_13.jpg) |
Шумоподавление
|
![Температура микроболометра в ПТ3 Температура микроболометра в ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_26.jpg) |
Температура
микроболометра не соответствует
диапазону рабочих температур
|
Установка прицела на кронштейн
![Установка на боковой кронштейн ПТ3 Установка на боковой кронштейн ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_kron1.jpg) |
![Установка на кронштейн «Picatinny» ПТ3 Установка на кронштейн «Picatinny» ПТ3](/upload/imgs/tulon_op_tovara/teploviz_prisel_i_nasadki/shvabe/kartinki/pt3_kron2.jpg) |
Установка на
боковой кронштейн
|
Установка на
кронштейн «Picatinny» |
Сводная таблица характеристик
Модель
|
ПТ3 |
ПТ3-02 |
Электронные
компоненты |
Разрешение / шаг
тепловизионной матрицы |
384х288 пикс
/ 25 мкм |
640х480 пикс
/ 17 мкм |
Частота обновления кадров
|
50 Гц
|
Рабочий
спектральный диапазон |
от 8 до 12мкм |
Оптические
характеристики |
Фокусное
расстояние объектива |
80 мм |
50 мм |
Угловое поле зрения |
6,8°х5,1° |
12,1°х9,1° |
Диапазон
фокусировки объектива |
от 5 м до ∞ |
от 15 м до ∞ |
Удаление выходного
зрачка |
50 мм |
Диоптрийная
подвижка окуляра |
±5 дптр |
Шаг ввода поправок (по горизонту
и вертикали), см на 100 м
|
1,6
|
3,3
|
Относительное отверстие
|
1:1,3
|
1:1
|
Дистанция
обнаружения |
Дальность
обнаружения объекта "человек" |
1200 м |
1500 м
|
Дальность
распознавания объекта "человек" |
800 м
|
Питание |
Источник питания |
4 элемента типа АА |
Время непрерывной работы
|
8 ч
|
Время выхода в
рабочий режим |
10 с
|
Физические
и эксплуатационные характеристики |
Диапазон рабочих
температур |
-30° до +50°С |
Допустимая
влажность воздуха при температуре 25 °С |
100 % |
Фото/ видео запись |
да
|
Габаритные размеры |
232х75х75,5
мм |
217х75х75,5
мм |
Масса |
0,95 кг |
0,82 кг |
Комплектация
Тепловизионный
прицел ПТ3, ударопрочный пластиковый кейс, кабель интерфейсный,
конвертор к USB 2.0, сумка, салфетка, диск с ПО, элементы питания,
зарядное
устройство, руководство по эксплуатации. Кронштейн не входит в комплект
и приобретается отдельно.
