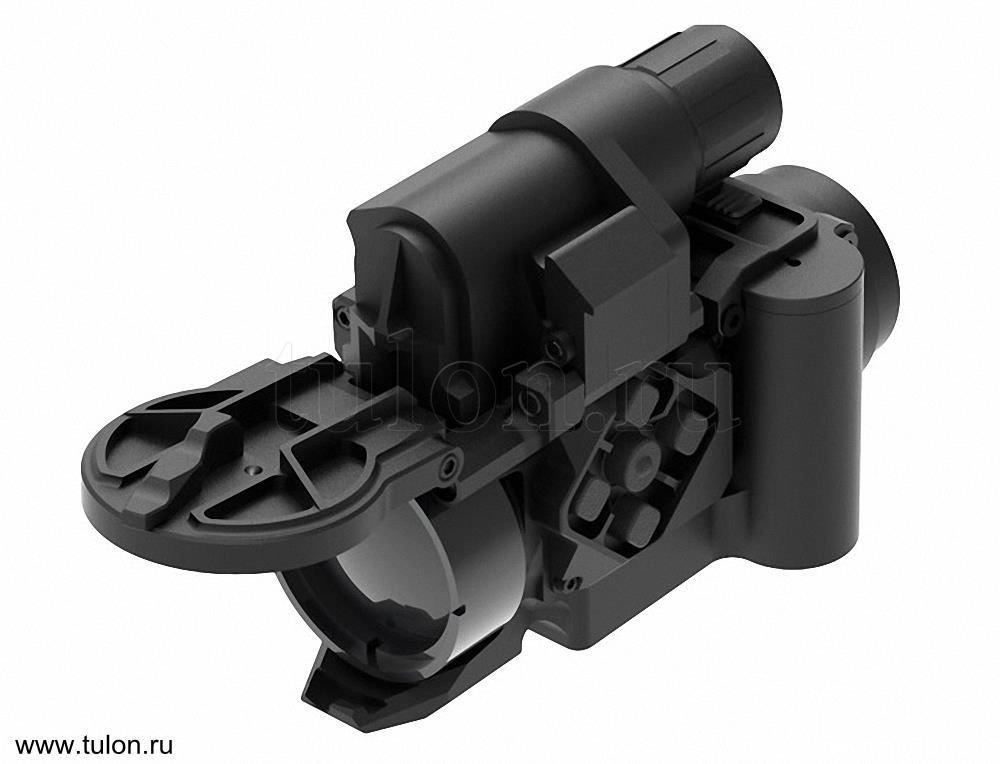

насадка IWT NANO 2Тепловизионная насадка IWT NANO 2 —
малогабаритный многофункциональный тепловизионный прицельный комплекс,
предназначен для установки перед оптическим прицелом и обеспечивает:
• Обнаружение, распознавание, идентификацию и прицеливание по открыто
расположенным или частично скрытым преградой целям днем, ночью, в
дождь, снег, туман, высокую влажность, жару и иных погодных условиях;
• Измерение расстояния до цели сквозь полупрозрачную преграду, в
тумане, пыльной буре и других сложных погодных условиях (опция);
• Баллистический расчет с учетом дальности и угла места цели,
атмосферного давления, температуры и влажности воздуха, баллистических
характеристик применяемого патрона;
• Ориентирование на местности, расчет координат и поиск цели;
• Автоматическую фото и видеофиксацию.
IWT NANO 2 — это современная
высокотехнологичная элементная база блока электроники и передовые
функциональные возможности. При минимальных габаритах и массе, в
ударопрочном водонепрони-цаемом корпусе интегрированы: тепловизионный
сенсор, компьютер с ОС Linux, баллистический вычислитель, GPS модуль,
3-х осевые гироскоп и акселерометр, электронный компас, интерфейсы
удаленного управления, связи и передачи данных.
IWT NANO 2 монтируется
непосредственно на трубу объектива оптического прицела с помощью
специального переходника или комплектуется высокоточным быстросъёмным
кронштейном для установки на планку Picatinny. Простой в использовании,
универсальный и многофункциональный NANO 2 отлично подойдет для
любого оптического прицела.
Отличительные особенности
•
Малый вес исключает возможность повреждения насадкой крепления оптического прицела;
• Возможность установки на оптические прицелы со стартовой кратностью от х2 и выше;
• Отсутствует необходимость коррекции пристрелки оптического прицела после снятия и повторной установки насадки;
• Стабилизация изображения в режиме наблюдения (тремор рук, движущийся транспорт);
• Передача по Wi-Fi в режиме online потокового видеоизображения с
насадки и телеметрической информации с отображением прицельной сетки на
устройства с платформами iOS, Android (смартфоны, планшеты);
• Возможность подключения радиодальномера IWT;
• Встроенный баллистический вычислитель;
• Режим пристрелки одним выстрелом;
• Коррекция пристрелки — выбор значения цены клика изменением кратности;
• Подсчет количества выстрелов для каждого патрона и винтовки;
• Режим отображения точки попадания на механической сетке оптического прицела
• База баллистических данных и информация о пристрелке для трех
патронов на каждую из восьми винтовок (при переустановке прицельного
комплекса на другое оружие, достаточно выбрать сохраненный ранее
профиль винтовки и патрона);
• Автоматический баллистический расчет на дистанции до 600 метров;
• Стрельба центром механической прицельной сетки — автоматическая корректировка положения прицельной марки с учетом:
• Дальности до цели с учетом угла места;
• Атмосферного давления, температуры и влажности воздуха;
• Баллистических характеристик пули и оружия.
• Стрельба по движущейся цели из неустойчивых положений при стабилизированном изображении;
• Высокоселективный дальномер компании IWT с режимами работы сквозь
полупрозрачную преграду, в тумане, пыльной буре и других сложных
погодных условиях во всем диапазоне дистанций от 10 до 2000 метров
(опция);
• Встроенные датчики: выстрела, покоя, завала и угла места цели, свободного падения, 3-х осевые гироскоп и акселерометр;
• Встроенный модуль глобальной навигационной спутниковой системы GPS и электронный компас;
• Автоматический расчет координат цели (по дальности, углу места цели, азимуту и собственным координатам);
• Навигационный сервис с прокладкой маршрута к месту поражения цели;
• Детектирование движения – при обнаружении движущейся теплоконтрастной
цели оповещает стрелка индикацией на экране и вибрацией наручного
пульта дистанционного управления и оповещения компании IWT (охранная
функция);
• Запись фото и видео с наложением виртуальной прицельной сетки и телеметрической информации;
• Автоматическая запись видео по событию: «выстрел», «обнаружение
детектором движения» с возможностью установить интервал времени записи
до и после события;
• Автоматическая запись фото в момент выстрела;
• Привязка записанного фото и видео к цифровой карте местности (геотеггинг);
• Потоковая передача видео с наложением телеметрической информации по WI-FI на устройства
iOS, Android (смартфоны, планшеты);
• Набор профилей – объединяет и сохраняет многочисленные персональные
настройки. Пользователь быстро выбирает профиль, наиболее подходящий
условиям стрельбы (время суток, погода, ландшафт местности);
• Кронштейны собственной разработки и производства имеют
запатентованную конструкцию и обеспечивают стабильную повторяемость
установки на прицел или оружие. Не требуют повторной пристрелки (опция);
• Дополнительный источник питания;
• Подключение беспроводных аксессуаров по телеметрическому радиоканалу:
• Наручный пульт дистанционного управления и оповещения IWT (опция)
• Метеостанция компании IWT Windmaster с ультразвуковым датчиком
измерения скорости и направления ветра, датчиком давления, температуры
и влажности воздуха (без флюгера и импеллера)
• Резервное копирование базы данных на внутреннюю память прибора;
• Настройка и управление прибором с помощью приложения IWT Operator для смартфонов и планшетов (платформа iOS / Android);
• Возможность самостоятельно обновлять программное обеспечение (появление новых функций и развитие ПО);
• Поддержка интерфейса на русском, английском, немецком, французском,
испанском языках. По запросу заказчика предусмотрена возможность
поддержки любого языка (опция);
• Возможность по техническому заданию заказчика дополнять функционал;
• Оперативный сервис, консультации и обучение, круглосуточная поддержка клиента.
Основные технические характеристики
Модель
|
NANO
|
NANO 2
|
Тепловизионный
модуль
|
Тип матрицы
|
Неохлаждаемый болометр (VOx)
|
Скорость обновления кадров
|
9 Гц
| 30 (режим пониженного потребления) / 60 Гц
|
Разрешение матрицы
|
336х256
|
384х288
|
Размер пикселя
|
17 мкм
| 17 мкм |
Спектральный
диапазон
|
7.5 – 13.5 мкм
| 7.5 – 13.5 мкм |
Чувствительность
|
< 50 мК при
f/1.0
| < 60 мК при
f/1.0 |
Цифровое увеличение
|
2х, 4х, 8х | 2х, 4х, 8х |
Монохромное,
цветное отображение
|
Да, 12 режимов
| Да, 10 режимов |
Регулировка
алгоритмов АРУ
|
Да | Да
|
Калибровки матрицы
|
|
Крышкой объектива |
Оптическая система
|
Объектив
|
35 мм f/1.5 | 35 мм f/1.1 |
Кратность оптической системы
|
х1
|
х1
|
Поле зрения (горизонт. х вертик.)
|
8.9° х 6.7°
| 10.6° х 8.0° |
Регулировка фокуса
|
Ручная
| Ручная |
Дальность обнаружения человека, м
|
1140 м
| 1029
|
Дистанция распознавания человека, м
|
280
|
257
|
Дистанция идентификации человека, м
|
142
|
128
|
Дисплей |
Тип дисплея
|
OLED | OLED
|
Разрешение дисплея
|
800 х 600 пикс | 1024 х 768 пикс
|
Интерфейсы
связи
|
USB
|
Да, micro USB
| Да, micro USB
|
Wi-Fi
|
Да, 802.11 b/g/n
| Да, 802.11 b/g/n
|
Bluetooth
|
Да
| Да
|
Радиоинтерфейс
|
Да, 2,4 ГГц
| Да, 2,4 ГГц |
Функции насадки / баллистика
|
Максимальная дистанция бал. расчета, м
|
600 |
600 |
Табличный баллистический калькулятор |
Да |
Да |
База данных на 8 типов винтовок |
Да |
Да |
Автоматическая коррекция прицельной сетки по дистанции, углу
места цели, параметрам атмосферы (температура, атм. давление, влажность) |
Да, параметры атмосферы вводятся вручную или с внешней метеостанции |
Да, параметры атмосферы вводятся вручную или с внешней метеостанции |
База данных на 3 типа патрона к каждой винтовке |
Да |
Да |
Встроенный баллистический калькулятор |
Да |
Да |
Вычисление поправок для оптического прицела |
Да |
Да |
Дальномерный блок
|
Подключение внешнего дальномерного блока (по радиоканалу)
|
Да |
Да |
Дополнительные параметры
|
Встроенная Flash
память
|
Да, 4GB
| Да, 4GB
|
Время включения
прибора
|
до 15 секунд | до 15 секунд
|
Запись фото,
видеоизображения
|
Да (без аудио) | Да (без аудио)
|
Чтение данных
встроенной памяти через USB
|
Да
| Да
|
Передача потокового видео через
Wi-Fi
|
Да
| Да
|
Обновление встроенного ПО через USB, Wi-Fi
|
Да | Да
|
Настройка и управление через Wi-Fi
|
Да | Да
|
Подключение дополнительных устройств (пульт, ветровая станция и др.) по радиоканалу
|
Да | Да |
Профили параметров
|
Да, 5 |
Да, 5
|
Настройка параметров с помощью программы IWT Hunter
|
Да |
Да |
Управление с помощью быстрых параметров
|
Да |
Да |
Режим навигации
|
Да |
Да |
Определение на карте собственного местоположения и местоположения цели
|
Да |
Да |
Функция картинки в картинке
|
|
Да (только в режиме прицела и наблюдательного прибора)
|
Измеритель размеров цели
|
Нет |
Нет
|
Режимы записи видео
|
Вручную, по дат-
чику выстрела,
по детектору
движения |
Вручную, по дат-
чику выстрела,
по детектору
движения
|
Режимы энергосбережения
|
Да |
Да |
Встроенный детектор движения
|
Да |
Да |
Регулировка яркости дисплея по датчику освещенности
|
Нет |
Нет |
Цифровая гиростабилизация изображения
(в режиме наблюдательного прибора)
|
Да |
Да |
Системные параметры
|
Элементы питания
|
2х CR123A
| основное – быстросъемный блок горячей замены (с Li аккумулятором 18650),
резервное 2х CR123A (или 2х Li 16340)
|
Время активной работы прибора
|
> 2 часов (при 0°С)
| > 4 часов (при 0°С)
|
Вход внешнего питания
|
|
Нет |
Перечень интегрированных датчиков
|
Датчик выстрела
|
Да |
Да |
Таймер отключения |
Да |
Да |
Датчик покоя |
Да |
Да |
Датчик освещенности
|
Нет |
Нет |
Модуль глобальной навигационной спутниковой системы |
Да |
Да |
Датчик температуры |
Нет |
Нет |
Датчик свободного падения |
Да |
Да |
Датчик атмосферного давления
|
Нет |
Нет |
Датчик относительной влажности
|
Нет |
Нет |
Компас |
Да |
Да |
Датчик угла места цели |
Да |
Да |
Гироскоп |
Да |
Да |
Датчик угла завала |
Да |
Да |
Физические
параметры
|
Диапазон рабочих
температур
|
-40°С... +65°С
| -40°С... +65°С
|
Степень защиты
корпуса
|
IP66 (герметичный)
| IP67 (герметичный)
|
Материал корпуса
|
Алюминиевый
сплав/ В95
| Анодированный алюминий
|
Габаритные размеры
ДхШхВ, мм
|
114.4 х 63 х 51
| 111.5 х 63 х 51
|
Масса прибора (без элементов питания), г
|
182 г
| 262 г
|
