Тепловизор RGK TL-400

'>

Тепловизор RGK TL-400 с лазерным дальномером представляет собой современный измерительный прибор с широкими возможностями, адаптированный для использования в условиях российского климата.

Тепловизор RGK TL-400 - это тепловизор промышленного класса, старшая модель в линейке RGK. С ним можно обследовать как отдельные станки и электроустановки, так и инспектировать большие объекты под открытым небом. И все это - с высокой точностью и на безопасном расстоянии.

Ключевые преимущества

Разрешение матрицы 384x288 точек обеспечивает высокую детализацию изображения.
Большой диаметр объектива позволяет вести съемку крупных промышленных объектов.
Широкий рабочий диапазон тепловизора дает возможность контролировать различные технологические процессы, связанные как с заморозкой, так и с нагревом.
Несколько режимов измерений для контроля температуры отдельных точек и участков. Функция сигнализации.
Множество специализированных настроек для получения максимально точных данных.
Встроенный лазерный дальномер
Тепловизор RGK TL-400 оборудован дальномером, что позволит быстро измерить точное расстояние до цели, которое затем можно использовать в качестве поправки для получения более достоверных результатов.

Целеуказатель и фонарь

Рядом с дальномерным блоком расположен яркий лазерный целеуказатель, благодаря которому прибор будет проще навести на небольшие детали. Светодиодный фонарь помогает специалисту сориентироваться в темных технологических помещениях.

Комментарии к термограммам

Пользователь может добавлять к термограммам текстовые комментарии, а также делать фотографии, чтобы зафиксировать состояние объекта и донести до коллег или заказчика дополнительную информацию. Тепловизор RGK TL-400 поддерживает микрофоны и гарнитуры для записи голосовых комментариев. Такой формат работы удобнее и быстрее, что особенно важно при масштабных инспекциях и съемке на ходу.

Два варианта трансляции

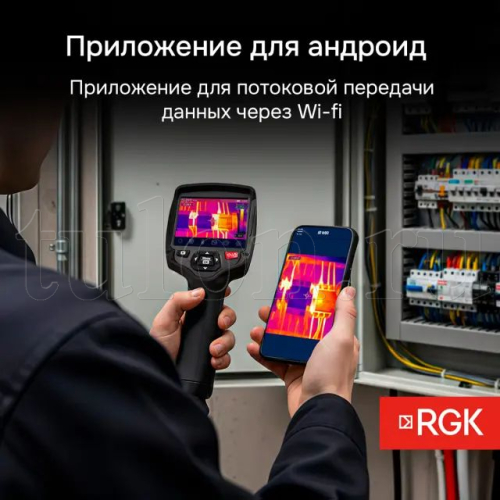

Встроенный Wi-Fi который используется, чтобы прямо с объекта отправлять фото и видео коллегам. Кроме того, прибор можно подключить к внешнему дисплею через HDMI-порт. В полевых условиях такая функция нужна нечасто, а вот в офисе с ней будет проще демонстрировать результаты съемки.

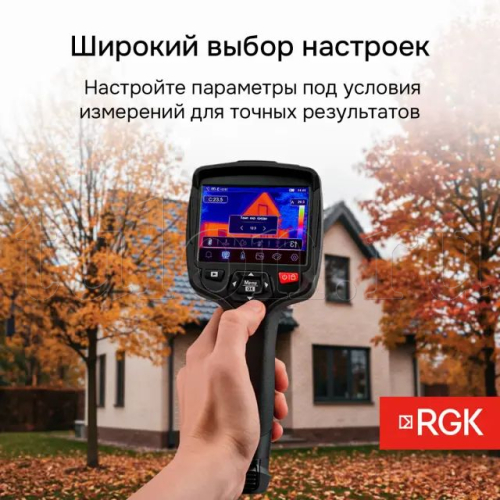

Расширенные настройки RGK TL-400

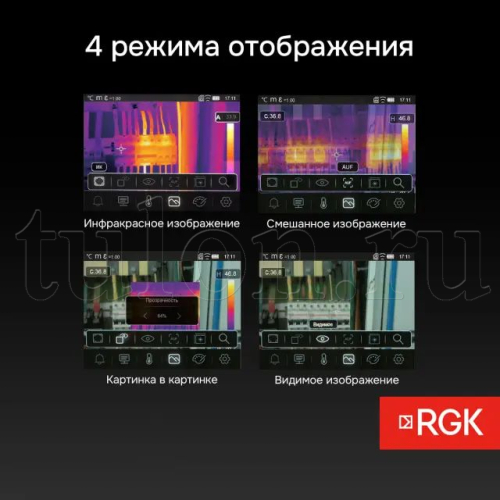

Режим “картинка в картинке” и смешение изображений в видимом и инфракрасном спектрах упрощают восприятие окружения цели, что помогает как при съемке, так и при обработке снимков. По таким термограммам сразу становится ясно, что и где находится.

Повысить наглядность можно еще одним способом, достаточно выбрать подходящую цветовую палитру. Есть 8 обычных цветовых схем и 4 специальных, в которых незначительные детали, температура которых не входит в интересующие специалиста рамки, затемняются или отображаются в видимом спектре, а важные области ярко подсвечиваются.

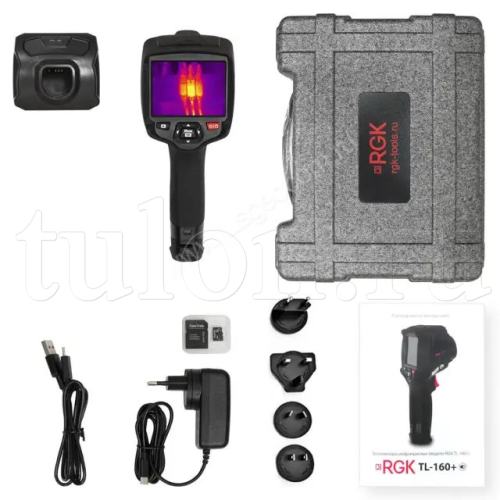

Комплектация:

Тепловизор RGK TL-160+
Блок питания переменного тока с сетевыми переходниками
USB кабель
Крышка объектива

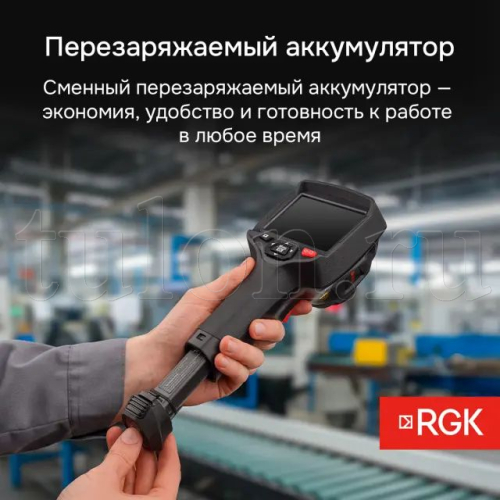

Аккумуляторная батарея
Транспортировочный футляр
Зарядное устройство для аккумулятора
Карта Micro SD
Руководство по эксплуатации

Технические характеристики

Измерение

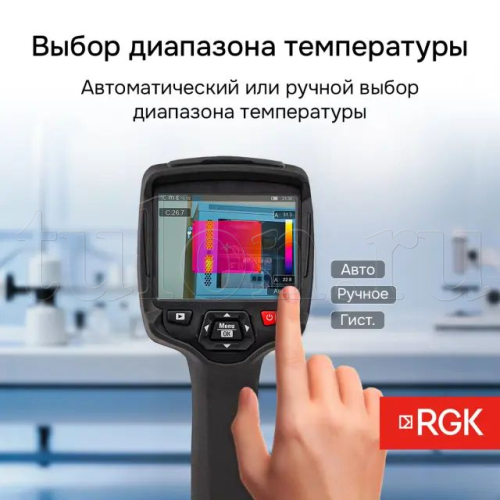

Диапазон измерений температуры    от -20°С до 150°С
от 0°С до 650°С
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ.    ±2,0°С
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С    ±2,0 %
Лазерный дальномер, дистанция    от 0,05 до 30 м
Лазерный дальномер, точность    стандартно ±1,5 мм
Изображение и оптические данные
Количество пикселей матрицы детектора    384 x 288 px
Порог температурной чувствительности (при температуре объекта +30 °С)    < 0,08
Углы поля зрения, градус по горизонтали x градус по вертикали    24,6° x 18,6°
Минимальное фокусное расстояние    0,5 м
Пространственное разрешение    1,32 мрад
Запись изображений или частота обновлений    50 Гц

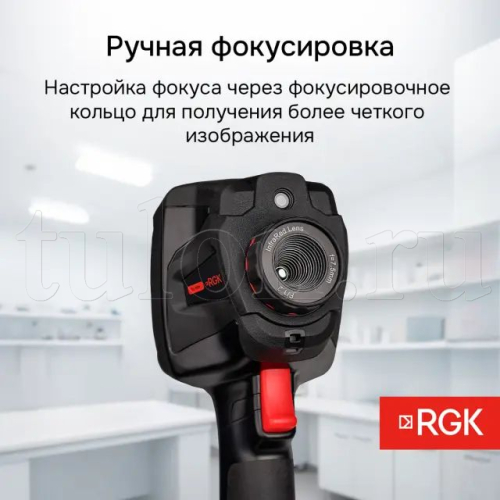

Режим фокусировки    вручную
Увеличение    1-32x непрерывный цифровой зум
Матрица в фокальной плоскости [FPA]    неохлаждаемый микроболометр
Спектральный диапазон    от 8 до 14 мкм
Представление изображения
Экран/разрешение    сенсорный экран 3,5-дюймовый ЖК-дисплей/640x480 px
Режимы изображения    ИК-изображение, визуальное изображение, картинка в картинке, автослияние, лазерный дальномер со слиянием, масштабирование
Цветовые палитры    железо, радуга, серый, инвертированный серый, коричневый, сине-красный, горячий-холодный, перо, выше уровня тревоги, ниже уровня тревоги, зона тревоги, зона видения
Анализ измерений
Пятно    центральное пятно, три ручных пятна
Автоматическое обнаружение тепла/холода    автоматические горячие или холодные маркеры
Линия    анализ двух линий
Область    анализ трёх областей
Поправки к измерениям    коэффициент излучения, отражённая температура, температура окружающей среды, атмосферная влажность, инфракрасная компенсация, компенсация расстояния

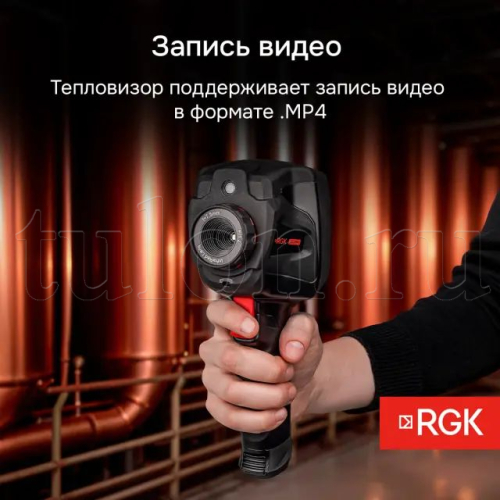

Хранение видео

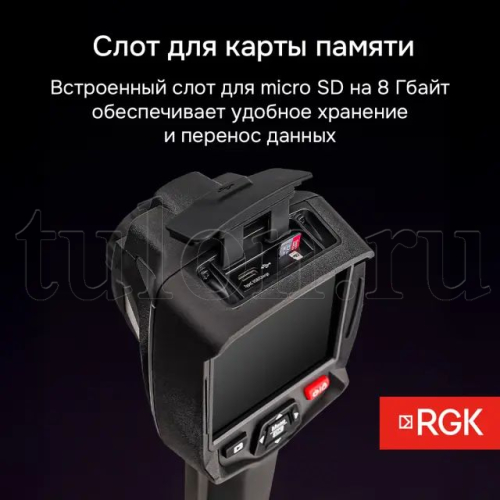

Медиа-хранилище    карта Micro SD 8 Гбайт или внутренняя EMMC емкостью 3,4 Гбайт
Формат хранения видео    стандартное кодирование MPEG-4, 640x480 при 30 кадрах в секунду, на карте памяти >60 мину
Режим хранения видео    ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
Хранение изображений
Формат хранения изображений    стандартные файлы JPEG или HIR, включая данные измерений, на карте памяти >6000 изображений
Режим хранения изображений    ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
Анализ изображений    внутренние инструменты анализа изображений, полный функционал
Настройка
Лазер    < класс 2
Команды настройки    локальная адаптация единиц измерения, языка, форматов даты и времени, информации камеры
Языки    многонациональные
Цифровая камера
Встроенная цифровая камера    5 Мп
Встроенные данные цифрового объектива    FOV 59°
Интерфейсы передачи данных
Интерфейсы    Micro USB

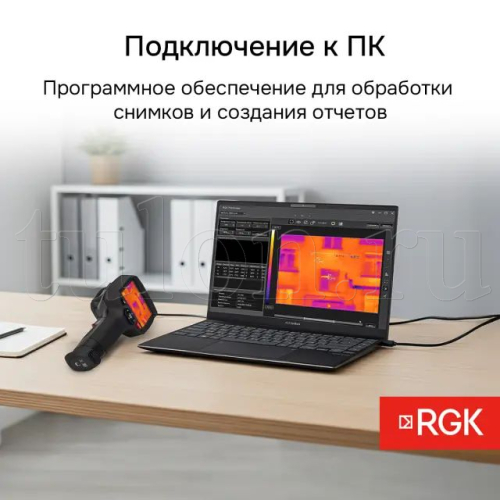

USB    преобразование данных между камерой и ПК: видео в реальном времени между камерой и ПК
Видеовыход    HDMI
Wi-Fi    802.11, передача изображений и видеопотока в реальном времени
Система питания
Срок службы батареи при непрерывном использовании    4 ч
Напряжение питания    5 В
Система зарядки    в камере (адаптер переменного тока)
Управление энергопотреблением    автоматическое отключение
Экологические данные
Диапазон рабочих температур    от -15°C до 50°C
Диапазон температур хранения    от -40°C до 70°C
Влажность (при эксплуатации и хранении)    от 10 до 90%
Тест на падение    2 м
Удар    25 г (IEC60068-2-29)
Вибрация    2 г (IEC60068-2-6)
Физические характеристики
Размеры    260 х 100 х 120 мм
Вес камеры включая батарею    0,87 кг
